Férfi és női gyorsleválasztó terminálok: különbségek, előnyök és gyakori alkalmazások

Erős vibrációjú környezetben és sűrű elektromos panelek esetén a vezetékes csatlakozás megbízhatósága határozza meg a teljes rendszer üzemidejét. A mérnököknek és a beszerzési csapatoknak egyensúlyba kell hozniuk a gyors összeszerelés és karbantartás hozzáférhetőségét a véletlen rövidzárlatok, a zsibbadásos korrózió és az ismételt párosítási ciklusok során bekövetkező mechanikai meghibásodások kockázatával. A gyorscsatlakozók közötti szerkezeti különbségek értékelése – és annak meghatározása, hogy az alkalmazási feltételek mikor írják elő a teljesen szigetelt kialakítást – szükséges a biztonsági előírások teljesítéséhez és a hosszú távú elektromos folytonosság fenntartásához. Azt látjuk, hogy a panelgyártók időszakos hibákkal küszködnek pusztán azért, mert nem illesztették össze a kapocstípusokat vagy a szigetelőanyagokat. Ez az útmutató lebontja a gyorsleválasztó rendszerek mechanikai anatómiáját. Megtanulja, hogyan illesztheti a szigetelőanyagokat a környezeti követelményekhez, hogyan akadályozza meg a gyakori krimpelési hibákat, és hogyan határozza meg a megfelelő alkatrészeket a következő kábelköteg-projekthez.

• Az illesztési mechanika határozza meg a megbízhatóságot: Az anya gyorsleválasztó kapcsok (a csatlakozóaljzat) szerkezeti integritása határozza meg a tartóerőt és a rezgésállóságot, amikor a dugós füllel párosítják.

• A szigetelés csökkenti a katasztrofális meghibásodást: A csupasz vagy részben szigetelt csatlakozókról a teljesen szigetelt csatlakozókra való áttérés kiküszöböli a keresztfázisosodás és az ívképződés kockázatát a nagy sűrűségű házakban.

• A szerszámok teljesítménye: A gyors leválasztási hibák több mint 80%-a nem megfelelő krimpelésből fakad; a terminál anyagának (nylon vs. vinil) összeillesztése a megfelelő kalibrált racsnis szerszámmal nem alku tárgya.

• Környezeti illesztés szükséges: A kiválasztásnál figyelembe kell venni a hőciklust, a nedvességnek való kitettséget és az amperterhelést, hogy megakadályozzák a feszültségesést és a hődegradációt.

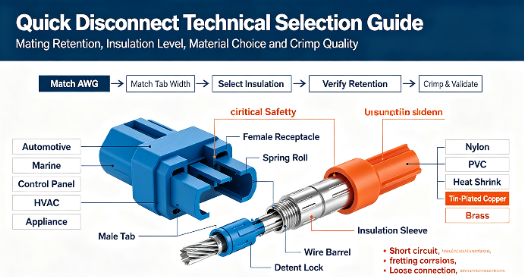

Hogyan működnek a férfi és női gyorsleválasztó terminálok

A kétrészes csatlakozási rendszerek alapszintű sikerkritériumainak megállapításához meg kell érteni azok elsődleges funkcióját a műhelyben. Ezek az alkatrészek gyors össze- és szétszerelést tesznek lehetővé, forrasztás nélkül. Moduláris megközelítést biztosítanak a kábelezéshez, lehetővé téve a technikusok számára az alkatrészek cseréjét, az áramkörök megkerülését vagy a diagnosztika gyors elvégzését. Ez a kényelem azonban mechanikai változókat vezet be. A két fél közötti fizikai határfelületnek állandó érintkezési nyomást kell fenntartania hőtágulás és mechanikai ütés hatására.

A női gyorsleválasztó terminálok anatómiája

A foglalat szerkezetének hengerelt élei vannak, amelyeket úgy terveztek, hogy szorosan megragadják a pengét. Ezek az élek rugós elemként működnek. Behelyezéskor enyhén kifelé hajlanak, és folyamatos befelé nyomást fejtenek ki a fülre. A belső rögzítők gyakran a megfelelő lyukba illeszkednek a pengén, tapintható kattanást biztosítva és megakadályozva a véletlen kihúzást. meghatározásakor A női gyorslekapcsoló terminálok a mérnököknek értékelniük kell a ház mechanikai hatását. Átcsúszik a csatlakozódugón, hogy biztonságos, gáztömör elektromos érintkezést hozzon létre. Ez a gáztömör tömítés megakadályozza, hogy az oxigén elérje az érintkező felületeket, és hatékonyan leállítja az oxidációt, mielőtt az elindulna.

A behúzási erő és a kihúzási erő követelményei megszabják a használhatóságot a futószalagon. A szabványos kivezetések csatlakoztatásához jelentős hüvelykujjnyomásra van szükség. A Low Insertion Force (LIF) változatok megváltoztatják a hengerelt élek rugófeszültségét. Csökkentik a kezelő fáradtságát a nagy mennyiségű gyártás során, miközben fenntartják a megfelelő kihúzási ellenállást. A huzalcső és a szigetelő markolat alapvető feszültségmentesítést biztosít. A henger rögzíti a csupasz rézszálakat, míg a másodlagos markolat a drótköpenyre szorítja. Ez elvezeti a fizikai feszültséget az érzékeny elektromos érintkezési pontról, biztosítva, hogy a vezeték ne csattanjon el feszültség alatt.

A férfi fül anatómiája (penge)

A nyelv és fül rendszer az alap érintkezési pontként működő pengére támaszkodik. Ez egy merev, lapos sajtolt fémdarab. Szerkezeti integritása támogatja az anyafoglalat által kifejtett rugófeszültséget. A pengeszélesség szabványosítása biztosítja a keresztkompatibilitást a különböző gyártók és berendezések között. A vastagságok is változnak, jellemzően 0,020' és 0,032' között mozognak, ami közvetlenül befolyásolja a fül áramvezető képességét és fizikai merevségét.

Az apa fül csúcsa közelében elhelyezkedő rögzítő lyuk meghatározott reteszelő funkciót lát el. Egy vonalba kerül az anyafoglalat belsejében lévő mélyedéssel vagy kiemeléssel. A párosítás után a gödröcske beleesik a lyukba. Ennek a mechanikus retesznek a kioldásához határozott húzóerőre van szükség, amely megvédi a kapcsolatot a motorok vagy relék által okozott környezeti vibráció ellen.

Spade vs. Bullet konfigurációk

Az ásó csatlakozók lapos apa és anya kialakításúak, és általában vezérlőpanelekben, készülékekben, relékben és kapcsolókban használatosak. A golyós csatlakozók kerek tűt és aljzatot használnak, így alkalmasak a vezetékek közötti vezetékek közötti kapcsolatokra és a szűk helyeken átvezetett vezetékekre. Az ásó csatlakozókat általában előnyben részesítik az alkatrészek csatlakoztatásához, míg a golyós csatlakozók akkor hasznosak, ha kompakt elvezetésre és rugalmas vezetékcsatlakozásokra van szükség.

Csupasz vs. részlegesen vs. teljesen szigetelt csatlakozók

A szigetelési szintek összehasonlítása segít meghatározni a legbiztonságosabb és legmegfelelőbb megközelítést az adott környezethez. A csupasz fém csatlakozások katasztrófát idéznek elő a modern, szorosan csomagolt házakban. A megfelelő szigetelési stratégia kiválasztása csökkenti a kockázatot, miközben egyensúlyba hozza az összeszerelési sebességet és az alkatrész lábnyomát.

Nem szigetelt és részben szigetelt terminálok

A nem szigetelt kapcsok csupasz fémből készülnek, és főként magas hőmérsékletű vagy speciálisan védett alkalmazásokban használatosak, ahol a műanyag szigetelés nem megfelelő. A részlegesen szigetelt kapcsok műanyag hüvelyt használnak a huzalpréselési terület lefedésére, miközben a csatlakozó rész szabadon marad. Bizonyos vezetékvédelmet biztosítanak, de nagyobb a véletlen érintkezés vagy rövidzárlat kockázata, így jobban megfelelnek az olyan alkalmazásokhoz, ahol a kapcsok megfelelő távolságban vannak elhelyezve és védettek.

.

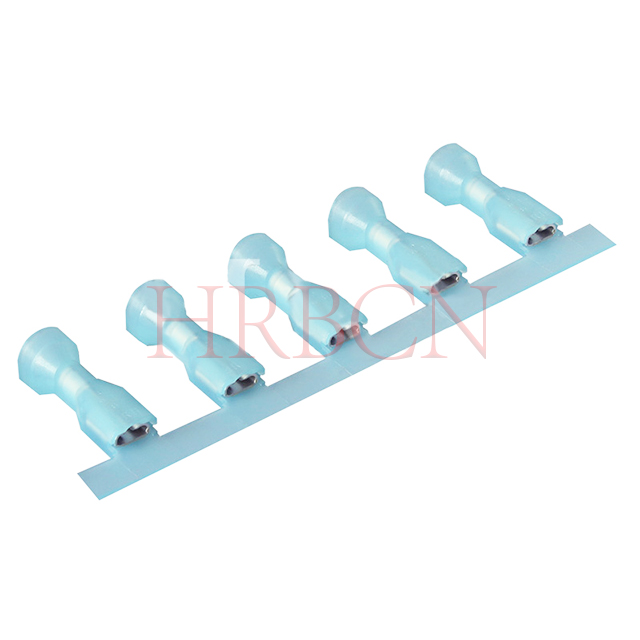

Műszaki tok a teljesen szigetelt terminálhoz

A teljesen szigetelt terminálra való frissítés átfogó biztonsági korlátot biztosít. A műanyag ház teljes egészében átnyúlik az illesztési mechanizmuson. Amikor a férfi és a női fél összekapcsolódik, nem marad csupasz fém a környező környezetnek kitéve. Ez a kialakítás megakadályozza a rövidzárlatot olyan szűk helyeken, ahol a vezetékek súrlódnak a földelt fém házelemekhez.

A biztonsági eredmények drámaian javulnak az üzemben. A meghosszabbított ház védelmet nyújt a szerszám véletlen érintkezésétől a feszültség alatti karbantartási eljárások során. A megfelelési tényezők is ösztönzik az örökbefogadást. Az érintésbiztos csatlakozásokra vonatkozó UL és CSA szabványok teljesítése kötelező a fogyasztói készülékeknél és az ipari berendezéseknél. A teljesen szigetelt kialakítás biztosítja, hogy a berendezés átmegy a szigorú dielektromos ellenállási teszteken és a biztonsági tanúsítványokon anélkül, hogy másodlagos árnyékolásra vagy hőre zsugorodó csövekre lenne szükség.

Anyag kompromisszumok: nejlon, vinil és hőre zsugorodó

A megfelelő polimer kiválasztása a terminálházhoz diktálja a túlélést a szántóföldön. Mindegyik anyag külön előnyöket és meghibásodási módokat kínál a hőmérséklet, a kémiai expozíció és a mechanikai igénybevétel alapján.

A PVC egy költséghatékony szigetelőanyag a szokásos beltéri alkalmazásokhoz, de rideggé válhat vagy megrepedhet hideg hőmérsékleten vagy krimpelés közben. A nylon jobban ellenáll a hőnek, olajoknak, vegyszereknek és mechanikai igénybevételnek, így alkalmas autóipari és ipari berendezésekhez. A hőre zsugorodó szigetelés további nedvességvédelmet és feszültségmentességet biztosít, így jó választás tengeri, kültéri és egyéb víznek vagy sónak kitett környezetekhez.

Hogyan válasszuk ki a megfelelő gyorscsatlakozási terminált

A terminál jellemzőinek mérhető teljesítményre történő fordítása biztosítja a rendszer megbízhatóságát. A beszerzés nem támaszkodhat pusztán a vizuális hasonlóságra. A huzalmérő kompatibilitás, a névleges áramerősségek és a mechanikai tartás kiértékelése határozza meg, hogy a csatlakozás hogyan fog működni a legnagyobb üzemi igénybevétel mellett.

Vezetékmérő (AWG) kompatibilitás és színkódolás

Az ipari szabvány színkódolása leegyszerűsíti az összeszerelést és megakadályozza a katasztrofális eltéréseket. A rendszer a gyártók között univerzális. Ez a vizuális gyorsírás lehetővé teszi a technikusok számára, hogy azonnal megragadják a megfelelő alkatrészt anélkül, hogy megmérnék a hordó átmérőjét.

A sorkapcsok alul- vagy túlméretezésének veszélye a huzalszálak számához képest komoly. Ha egy 14 AWG-s vezetéket egy piros kapocsba kényszerítünk, akkor a külső rézszálak elnyíródnak, csökkentve az áramátviteli kapacitást, és helyi hot spot keletkezik. Ezzel szemben egy 18 AWG-s vezeték krimpelése egy kék kapocsban laza csatlakozást eredményez. A henger nem tud annyira összenyomni, hogy megragadja a vékony huzalt, ami elkerülhetetlen, hogy vibráció hatására kihúzódjon.

Névleges áramerősség és feszültségesés

A csatlakozó anyaga befolyásolja az áramkapacitást és az elektromos teljesítményt. A sárgaréz jó vezetőképességet biztosít a szabványos alkalmazásokhoz, míg a rézötvözeteket gyakran használják nagyobb áramú áramkörökhöz. Az ónozás segít megvédeni mindkét anyagot az oxidációtól és a korróziótól. A biztonságos apa-duga kapcsolat azért is fontos, mert a nagy érintkezési ellenállás feszültségesést, túlmelegedést és a környező szigetelés károsodását okozhatja.

Rezgésállóság és visszatartó erő

Az erős vibrációjú berendezések, például generátorok, nehézgépek és járművek fokozatosan meglazíthatják a csatlakozókat. A reteszelő funkciókkal ellátott csatlakozóaljzatok jobb tartást biztosítanak azáltal, hogy az aljzatot a dugós fülhez rögzítik. Ez segít megelőzni a véletlen leválasztást, és stabil elektromos kapcsolatot fenntartani erős vibrációjú alkalmazásoknál.

Gyors leválasztási terminálalkalmazások

A különböző szektorok szigorú szabályozási és környezetvédelmi követelmények alapján gyors lekapcsolásokat alkalmaznak. A gyártás méretezhetősége azon múlik, hogy olyan alkatrészeket válasszunk, amelyek gyorsan összeszerelhetők, miközben megfelelnek a végfelhasználói környezet speciális tartóssági követelményeinek.

Autóipari és tengeri elektromos rendszerek

Az autóipari és tengeri elektromos rendszerek nedvességnek, sónak, vibrációnak és magas hőmérsékletnek vannak kitéve. A nylon vagy hőre zsugorodó, teljesen szigetelt kapcsok jobb védelmet nyújtanak a korrózió és a csatlakozási problémák ellen ilyen körülmények között. A női gyorsleválasztó terminálokat általában reléblokkokhoz, lámpákhoz, csörlőkhöz és tengeri elektromos berendezésekhez használják, lehetővé téve az alkatrészek csatlakoztatását, cseréjét vagy karbantartását a vezetékek levágása és összeillesztése nélkül.

Ipari vezérlőpanelek és automatizálás

A nagy sűrűségű vezetékezési követelmények teljesen szigetelt kapcsok használatát írják elő az áthallás és a rövidzárlat megelőzése érdekében. A modern vezérlőpanelek relék, mágneskapcsolók és PLC-k százait tömörítik kompakt helyen. A szabaddá tett fém ezekben a környezetekben ívvillanásokat idéz elő, ha egy kósza huzalszál áthidal egy rést.

A panelépítés skálázhatósága a sebességen múlik. Az előre préselt gyorscsatlakozókkal történő össze- és szétszerelés sebessége messze meghaladja a hagyományos csavaros kapcsokat. A technikusok a teljes kábelköteget lezárhatják egy erre a célra kialakított előkészítő állomáson, majd egyszerűen csatlakoztathatják a csatlakozásokat a panel alkatrészeihez. Ez a moduláris munkafolyamat lerövidíti az összeszerelési időt, és csökkenti a csavaros csatlakozásoknál gyakori nyomatékkal kapcsolatos hibákat.

HVAC és fogyasztói készülékek

A HVAC berendezések és berendezések gyakran magas hőmérsékletnek és motorrezgésnek teszik ki a csatlakozókat. Magas hőmérsékletű csatlakozókra lehet szükség a fűtőelemekhez, a kemencevezérlőkhöz, a kompresszorokhoz és a ventilátormotorokhoz. A szabványos 0,250'-es füleket széles körben használják ezekben az alkalmazásokban, amelyek megkönnyítik a cserét és a karbantartást az általánosan elérhető terminálméretekkel.

Gyakori problémák a gyors leválasztással

A telepítés és az életciklus-használat során a gyakori hibapontok azonosítása megakadályozza a költséges jótállási igények érvényesítését. Még a legjobb minőségű terminál is meghibásodik, ha helytelenül alkalmazzák, vagy a tervezési paramétereit meghaladó feltételeknek vannak kitéve.

Nem megfelelő krimpelési és szerszámhibák

A nem megfelelő krimpelőszerszám használata meglazulhat vagy megsérülhet a kapocscsatlakozások. Az alulpréseléssel a vezeték kihúzódhat, míg a túlnyomás károsíthatja a rézszálakat vagy a szigetelést. A kalibrált racsnis krimpelő szerszám segít egyenletes nyomást és biztonságos csatlakozást biztosítani. A megfelelő sajtolószerszámot a csatlakozó méretéhez és a szigetelőanyaghoz, például nejlonhoz vagy PVC-hez is meg kell választani.

Termikus kerékpározás és korrózió

A hőmérséklet-változások kis mozgásokat okozhatnak az apa és az anya csatlakozók között, ami elhasználhatja a védőbevonatot, és korrózióhoz vezethet. Ez növelheti az elektromos ellenállást, és idővel túlmelegedést okozhat. Az ónozott sárgaréz vagy réz csatlakozók jobb korrózióvédelmet biztosítanak, míg a nagy tartású anyakapcsok csökkentik a mozgást és stabil kapcsolatot biztosítanak.

A párzási ciklus korlátozásai

A gyorscsatlakozók elveszíthetik tartóerejüket ismételt csatlakoztatás és leválasztás után. Idővel a csatlakozóaljzat meglazulhat, ami növeli az elektromos ellenállást és a túlmelegedés kockázatát. A karbantartás során a túl könnyen csatlakozó vagy lazának tűnő kapcsokat ellenőrizni kell, és szükség esetén ki kell cserélni a megbízható elektromos csatlakozás fenntartása érdekében.

Következtetés

1. Ellenőrizze az aktuális krimpelő szerszámokat az összeszerelősoron, hogy szigorúan kompatibilisek legyenek a kiválasztott csatlakozóanyagokkal.

2. Kérje a gyártó specifikációs lapjait a tartási erő adatok és a feszültségesési küszöbértékek ellenőrzéséhez.

3. Végezzen fizikai húzási teszteket a kezdeti mintatételeken, hogy megbizonyosodjon arról, hogy a krimpelőprofilok megfelelnek az ipari szabványoknak.

4. Valósítson meg egy színkódolt leltárrendszert, hogy megakadályozza a huzalmérési eltéréseket a gyors összeszerelés során.

GYIK

K: Mi a különbség a teljesen szigetelt és a részben szigetelt terminál között?

V: A teljesen szigetelt kapocs műanyag házzal rendelkezik, amely teljesen lefedi mind a vezeték krimpelési területét, mind a fém csatlakozó csatlakozást, megakadályozva a véletlen rövidzárlatot. A részben szigetelt kapocs csak a huzalpréseltető hengert takarja, így a fém fül vagy aljzat szabadon marad.

K: Hogyan méri meg a női gyorsleválasztó terminálok méretét?

V: A méretet a tartálynyílás szélessége határozza meg, amelyet úgy terveztek, hogy megfeleljen az adott férfi fül szélességének. A legelterjedtebb iparági méretek a .250' (6,3 mm), a 0.187' (4,8 mm) és a .110' (2,8 mm).

K: Használhatok fogót egy teljesen szigetelt kapocs préselésére?

V: Nem. A szabványos fogók egyenetlen nyomást fejtenek ki, ami megrepedhet a szigetelésben, vagy nem rögzíti megfelelően a huzalszálakat. A biztonságos, gáztömör csatlakozáshoz szigetelt kapcsokhoz tervezett kalibrált racsnis krimpelő szükséges.

K: Miért olvadnak el a gyorsleválasztó termináljaim?

V: Az olvadást általában a nagy elektromos ellenállás okozza, amely többlet hőt termel. Ennek oka a laza csatlakozás (rossz tartóerő), a nem megfelelő krimpelés vagy a csatlakozóanyag névleges áramerősségének túllépése.

K: A nylon vagy vinil szigetelésű csatlakozók jobbak a hideg időben?

V: A nylon szigetelt csatlakozók kiválóak hideg időben és nagy igénybevételnek kitett környezetben. A vinil (PVC) hajlamos törékennyé válni, és megrepedhet fagypont alatt vagy a krimpelési folyamat során, míg a nylon rugalmas és tartós marad.

K: Mi a szabványos színkódolás a gyorsan leválasztható vezetékcsatlakozóknál?

V: Az iparági szabvány a piros a 22-18 AWG vezetékhez, a kék a 16-14 AWG vezetékhez és a sárga a 12-10 AWG vezetékhez. Ez biztosítja, hogy a megfelelő kapocs illeszkedjen a megfelelő vezetékmérőhöz.
