Biztonságos elektromos csatlakozásra van szüksége projektjéhez. A legjobb módszer attól függ, mire van szüksége. A krimpelés során egy fém hüvelyt egy drót köré nyomnak. A forrasztás a fémeket egy töltőfém olvasztásával köti össze. Az IDC Termination a vezetékeket a szigetelés eltávolítása nélkül köti össze. Mindegyik módszernek megvannak a maga előnyei. A krimpelés jól működik vibrációval. A forrasztás kis kötéseket készít. Ez a módszer sok elem elkészítését felgyorsítja. A rossz módszer kiválasztása néha meghibásodásokhoz vezethet. E különbségek ismerete segít a helyes út kiválasztásában. Ez a választás megzavarhatja vagy megszakíthatja a projektet. Íme, amit tudnod kell. A krimpeléshez speciális szerszámra van szükség. A forrasztás gondos hőszabályozást igényel. Az IDC Termination egy egyszerű nyomóeszközt használ. Gondolnia kell a munkaterületére és a képzettségi szintjére. Mindegyik módszernek más erőssége van.
Kulcs elvitelek
A krimpelés biztosítja a legerősebb rezgésállóságot, és jól működik erős vibrációjú környezetben.
A forrasztás kis hézagokat képez, de fizikai terhelés hatására könnyen eltörnek, és képzett munkaerőre van szükség.
Az IDC Termination a leggyorsabb és legolcsóbb kapcsolatot biztosítja számos termék előállításához.
Válassza ki a módszert úgy, hogy gondolja át, hogy a projektet hol fogják használni, mennyire vagytok képzettek, és hány darabot kell elkészítenie.
A gyors, megbízható tömeges lezáráshoz a vezeték csupaszítása nélkül, az IDC Termination nagyszerű lehetőség.
Krimpelés: áttekintés és főbb jellemzők
A krimpelés működése és fő előnyei
A krimpelés mechanikus kapcsolatot hoz létre a vezeték és a kapocs között. Speciális szerszámmal egy fém hüvelyt nyom a vezeték köré. A nyomás hatására a fém áramlik a huzalszálak körül. Ez szoros kötést hoz létre, amely ellenáll a korróziónak és a vibrációnak. Nincs szükség hőre vagy olyan extra anyagokra, mint a forrasztás. Csak csupaszítsa le a vezetéket, helyezze be a csatlakozóba, és nyomja össze a szerszámot.
A krimpelés gyors, így számos elem elkészítéséhez kiváló. Minden csatlakozás kevesebb, mint egy másodperc alatt elvégezhető. Egy pneumatikus szerszámot használó szakmunkás óránként 3000-8000 csatlakozást tud készíteni . . Összehasonlításképpen, a forrasztás óránként csak 800-2000 csatlakozást végez. Ezzel sok munkaidőt takaríthatunk meg a gyártósorokon.
A préselt csatlakozás szilárdsága a mérnököket is lenyűgözi. A megfelelően préselt 18 AWG-s rézhuzal-csatlakozás megfelel a minimális szakítószilárdságnak 142 N a NASA-STD-8739.4A szerint. A forrasztott kötéseknél nincs hasonló számigény, mert a hőhatásnak kitett zónák és a forrasztás elvezetése gyenge pontokat hoz létre. A hidegen megmunkált, préselt fém megőrzi teljes keresztmetszetét és szemcseszerkezetét. Ez megbízható csatlakozást biztosít mechanikai igénybevétel esetén.
Iparági szabványok határozzák meg a krimpelés minőségi kritériumait. Az IPC/WHMA-A-620 szabvány vizuális és mérhető tulajdonságokat határoz meg három termékosztályhoz. Az 1. osztály megfelel az általános fogyasztói elektronikai cikkeknek. A 2. osztály az ipari és autóipari termékekre vonatkozik. A 3. osztály a nagy teljesítményű repülési és katonai rendszereket foglalja magában. A szabvány előírja, hogy a krimpelő elején látható csengőnyílás, a vezető megfelelő láthatósága az ellenőrző ablakban, valamint egy meghatározott hézag legyen a vezető krimpelése és a szigetelés krimpelése között. A 3. osztály szigorúbb tűréseket követel meg, mint például a krimpelési magasság a gyártó specifikációjától számított ±0,05 mm-en belül, és a 100%-os húzóerő vizsgálata. Ezek a szabályok állandó, megismételhető minőséget biztosítanak.
A krimpelés általános hátrányai
Gyorsasága és erőssége ellenére a krimpelésnek jelentős hátrányai is vannak. A legnagyobb probléma a kezelő képességeitől és a szerszámok állapotától való függés. A helytelen krimpelés okozza az összes kábelköteg-mező hiba körülbelül Ez teszi a hiba leggyakoribb forrásává. A három fő meghibásodási mód erős vibrációs környezetben az alul-, túl- és belső üregek. Az alulpréseléssel a vezeték meglazul, ami kihúzáshoz vagy szaggatott érintkezéshez vezet vibráció hatására. A túlzott préselés összetöri a szálakat, csökkenti az áramkapacitást és törékeny töréseket okoz. A belső üregek felfogják a levegőt, ami elősegíti a korróziót és az esetleges meghibásodást. 25%-át .
Szüksége van egy speciális szerszámra is minden vezetékmérő és sorkapocs kombinációhoz. A szerszám és a terminál közötti eltérés tönkreteszi a kapcsolatot. A szerszámot rendszeresen kalibrálni és karbantartani kell. A matricák bármilyen kopása megváltoztatja a krimpelési magasságot és rontja a minőséget. Kis gyártási sorozatok esetén az eszköz költsége nehezen igazolható.
Egy másik hátránya a vizuális visszajelzés hiánya. Nem látható a fém-fém érintkező a krimpelés belsejében. A minőség ellenőrzéséhez a krimpelési magasság mérésére és a húzóerő-tesztre támaszkodik. Ez további ellenőrzési lépéseket és felszerelést igényel. Ha szántóföldi javítási környezetben dolgozik, nehéz pneumatikus vagy hidraulikus szerszámot vinni kényelmetlen. A forrasztás vagy az IDC lezárás egyszerűbb megoldást jelenthet ilyen esetekben.
Forrasztás: áttekintés és főbb jellemzők
A forrasztás működése és fő előnyei
A forrasztás két fémet köt össze úgy, hogy egy töltőfémet, úgynevezett forrasztóanyagot olvaszt a csatlakozásba. A csatlakozást vasalóval felmelegítjük, majd forrasztjuk fel, amely megolvad és körbefolyik a huzalszálak körül. A forraszanyag lehűl, és elektromos és mechanikai kötést is kialakít. A krimpeléssel ellentétben nincs szükség nehéz présszerszámra. Egy alap forrasztópáka kevésbe kerül, és egy kis készletben is elfér.
A forrasztási ötvözet kiválasztása fontos az Ön alkalmazásához Az . alábbi táblázat a gyakori opciókat mutatja be :
Forrasztóanyag típusa | Olvadáspont | Hővezetőképesség |
Ólom-ón (Sn-Pb) | 183 °C | 50 W/(m·K) |
Ólommentes (Sn-Ag-Cu) | Olvadáspont: 217-220 °C | 58 W/(m·K) |
Magas hőmérsékletű (Sn-Ag) | 221 °C | 70 W/(m·K) |
A 63/37 arányú ón-ólom ötvözet egyetlen ponton, 183°C-on olvad meg, , így kiszámítható a precíz munkavégzés. Az ólommentes SAC forrasztóanyag 217°C-on magasabban olvad, de elkerüli az ólom egészségügyi aggályait. Az ötvözetet az üzemi hőmérséklethez és az esetleges szabályozási követelményekhez kell igazítania.
A jól kivitelezett forrasztási kötések általában csekély mértékben alacsonyabb elektromos ellenállást mutatnak a préselt csatlakozáshoz képest, de a különbség a legtöbb gyakorlati alkalmazásnál elhanyagolható.
Ez azt jelenti, hogy megbízhat egy forrasztott csatlakozásban a jel integritását illetően, anélkül, hogy aggódnia kellene a teljesítményvesztés miatt.
A forrasztás általános hátrányai
A forrasztásnak komoly gyengeségei vannak, amelyeket figyelembe kell venni. A csatlakozás teljes mértékben a kezelő hőszabályozási készségétől függ. A túl sok hő károsítja a vezeték szigetelését vagy megemeli a PCB-t. A túl kevés hő hideg kötést hoz létre, amely homályosnak tűnik és rosszul vezet. Röntgenberendezés nélkül nem lehet könnyen ellenőrizni a forrasztás belső minőségét.
Az egészségügyi kockázatok figyelmet igényelnek. A forrasztófüst nehézfémeket tartalmaz, amelyek károsítják a szervezetet. Az ólom megtámadja az idegrendszert és a veséket. Az ón irritálhatja a tüdejét, és pneumokoniózisnak nevezett állapotot okozhat. A fluxusgőzök további veszélyt jelentenek.
A forrasztásgőzben jelenlévő nehézfémek jelentős egészségügyi kockázatot jelentenek a dolgozók számára. Az ólom, a forrasztóötvözetek gyakori összetevője, különösen az idegrendszerre, a vesére és a reproduktív rendszerre gyakorolt toxikus hatásairól híres. Az alacsony szintű ólomnak való tartós kitettség neurológiai károsodásokat, kognitív zavarokat és viselkedésbeli változásokat okozhat.
A forrasztófüstnek való kitettség mellett a fluoridot tartalmazó forrasztófolyasztószerek és a gyanta alapú forrasztófolyasztószerek gőzei tartós egészségügyi tüneteket válthatnak ki. A fluorid belélegzését a hidrogén-fluorid és a bór-trifluorid toxikus természete miatt ellenőrizni kell. Mindkét anyag szem-, bőr-, orr- és torokirritációt okozhat.
Megfelelő szellőztető és füstelvezető berendezésre van szükség. Ez költségesebbé és bonyolultabbá teszi a munkaterületet. A forrasztott kötések rezgés hatására is gyengülnek. Maga a forrasztás idővel megrepedhet, különösen állandó mozgású környezetben. A nagy vibrációjú alkalmazásoknál a krimpelés vagy az IDC lezárás gyakran megbízhatóbbnak bizonyul.
Az IDC megszűnése: áttekintés és főbb jellemzők
Az IDC Termination másképpen működik, mint a krimpelés vagy a forrasztás. A csatlakozó éles, villaszerű érintkezőkkel rendelkezik, amelyek átvágják a vezeték szigetelését, amikor benyomja a vezetéket. Ez félretolja a szigetelést, és lehetővé teszi, hogy a fém közvetlenül érintse a vezetéket. Egyáltalán nem kell csupaszítani a vezetéket. Ez a technológia az 1960-as években kezdődött , és hamarosan általánossá vált a távközlésben, az autóiparban és a gyárautomatizálásban.

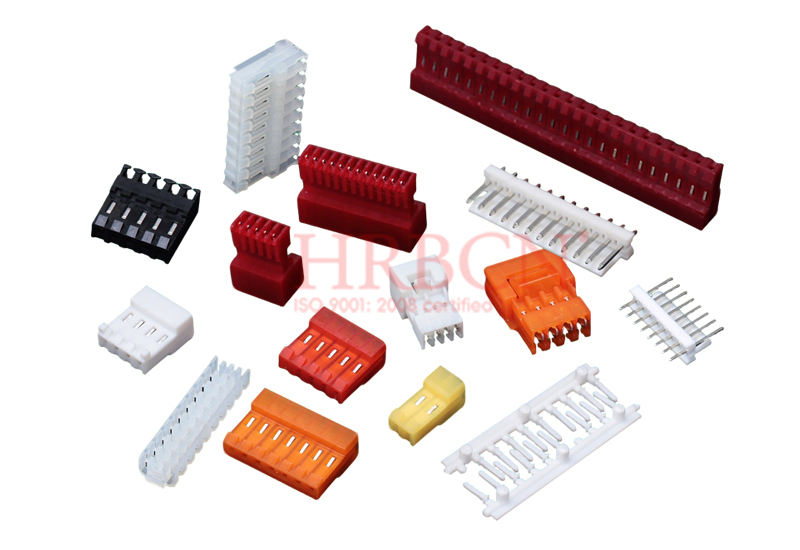

HRB&HRBCN IDC csatlakozó jellemzők
A HRB&HRBCN csatlakozó az IDC alkatrészeket gyorsaságra és megbízhatóságra építi. Benyom egy vezetéket a csatlakozónyílásba, és az érintkezőlapátok átszelik a szigetelést, hogy szorosan tartsák a vezetéket. Így nincs szükség lehúzószerszámokra, és jelentősen lecsökkenti a beállítási időt. Több tucat vezetéket órák helyett percek alatt végezhet el.
A csatlakozó többféle vezetékmérettel működik, így különböző munkákhoz használható. Akár 1,27 mm-es, akár van szüksége 2,54 mm-es osztástávolságra , van egy megfelelő lehetőség. Az erős felépítés strapabíró anyagokat használ, amelyek ellenállnak a vibrációnak és a mozgásnak anélkül, hogy kilazulnának. Ezáltal a csatlakozó jól illeszkedik mozgó környezetekhez, ahol a préselt vagy forrasztott kötések eltörhetnek.
A kialakítás lehetővé teszi a tömeges lezárást is. Egy egyszerű présszerszámmal sok vezetéket csatlakoztathat egyszerre. Ez a sebesség segít azokon a gyártósorokon, ahol a teljesítmény számít. A csatlakozó állandó érintkezési ellenállást tart fenn számos párosítási cikluson keresztül. Például egy általános IDC-csatlakozócsalád 20 mΩ-os érintkezési ellenállást tart fenn 10 névleges párosítási cikluson keresztül a gyártás során, míg a keményebb prototípus-változat 25 ciklust tesz lehetővé.
Az IDC megszüntetésének hátrányai
Az IDC felmondásnak vannak korlátai, amelyekről tudnia kell. A korai verziók csak tömör vezetékekkel működtek. A gyártók később támogatták a sodrott huzalt, de mielőtt elkezdené, ellenőriznie kell, hogy a vezetéktípus működik-e.
A párzási ciklusok száma egy másik kérdés. A legtöbb IDC csatlakozó csak meghatározott számú be- és eltávolítást képes kezelni. A vezeték csatlakoztatása után az ismételt kihúzás ronthatja a teljesítményt. Emiatt az IDC rossz választás a gyakori leválasztást igénylő munkákhoz.
A régi szabadalmak több mérnöki problémát mutatnak. A korai tervezéseknél gondok voltak a hővel és a mechanikai igénybevétellel, amíg a Thomas International Ltd. 1985-ben szabadalmaztatta az egy darabból álló fém csatlakozót hornyolt gerendákkal. A TE Connectivity később 2003-ban kijavította a rossz krimpelési problémákat egy vezetőelem kialakításával. Ezek a javítások jobbá tették az alkatrészeket, de azt is megmutatják, hogy milyen pontosnak kell lennie a gyártásnak.
A beillesztési erő referenciaként a D-Sub csatlakozóknak általában maximum 3,3 newtonra van szükségük érintkezőnként. . Az IDC-csatlakozók ugyanúgy skálázódnak a tűszámmal, tehát a nagy sűrűségű csatlakozóknak több erőre van szükségük. Ezt meg kell terveznie az összeszerelési folyamat tervezésekor.
Összehasonlítás: Főbb különbségek a módszerek között
Mechanikai szilárdság és rezgésállóság
Tudnia kell, hogy az egyes módszerek hogyan kezelik a fizikai stresszt. A krimpelés biztosítja a legerősebb mechanikai kötést. A hidegen megmunkált fém megőrzi teljes alakját és szemcseszerkezetét. Ez elősegíti, hogy a krimpelt kötések jól működjenek olyan nagy vibrációjú helyeken, mint az autómotorok vagy a gyári gépek. A jó krimpelt csatlakozás szoros marad, mert a fém hüvely szilárdan megragadja a huzalszálakat. A forrasztott kötések azonban állandó mozgással gyengülnek. A forraszanyag idővel megrepedhet. Emiatt a forrasztás rossz választás a folyamatos vibrációval járó munkákhoz. Az IDC Termination középen helyezkedik el. A villaszerű érintkezők szilárdan megfogják a vezetéket, és a helyén tartják a vezetéket. Az erős kialakítás kezeli a vibrációt és a mozgást anélkül, hogy kilazulna. Mozgó környezetekhez, ahol a vezetékek remegnek, a krimpelés és az IDC lezárás egyaránt legyőzi a forrasztást.
A javíthatóság is számít. A préselt csatlakozások segítségével eltávolíthatja a terminált, és újat préselhet. A forrasztott kötések kiforrasztást igényelnek, ami hő hatására károsíthatja a közeli részeket. Az IDC-lezárás általában csak meghatározott számú párosítási ciklust tesz lehetővé. Ha egyszer benyom egy vezetéket, az ismételt kihúzás ronthatja a teljesítményt. A módszer kiválasztásakor gondolja át, milyen gyakran kell megszakítania és újracsatlakoznia.
Hőérzékenység, készségszint és szerszámfüggőség
A hőérzékenység kulcsfontosságú szempontból különbözteti meg ezeket a módszereket. A forrasztás jelentős hőt ad a csatlakozásnak. Gondosan ellenőriznie kell a hőmérsékletet. A túl sok hő károsítja a vezetékek szigetelését, vagy megemeli a nyomtatott áramköri lapokat. A túl kevés hő hideg kötést hoz létre, amely rosszul vezet. A krimpelés és az IDC lezárás egyáltalán nem használ hőt. Ez biztonságosabbá teszi őket a hőérzékeny alkatrészekhez, és csökkenti a hőkárosodás kockázatát.
A készségigények nagyon eltérőek. A forrasztás a legmagasabb szakértelmet követeli meg. El kell sajátítania a hőmérséklet-szabályozást, az időzítést és az ónozási technikákat. A rossz forrasztás unalmasnak tűnik, és csendesen meghibásodik. A krimpelés közepes készségeket igényel. Minden huzalmérőhöz ki kell választania a megfelelő szerszámot és szerszámot. A folyamat könnyen szabványosítható, de pontosan be kell tartania. Az IDC megszüntetése minimális készségeket igényel. Csak nyomja be a vezetéket a csatlakozónyílásba. Az érintkezőkések automatikusan átvágják a szigetelést. Ez csökkenti az emberi hiba lehetőségét.
A szerszámköltségek és a gyártási sebesség is jelentősen eltér egymástól. Az alábbi táblázat ezeket a kompromisszumokat mutatja :
Tényező | IDC | Krimpelés | Forrasztás |
Költség | A legköltséghatékonyabb nagy mennyiségű gyártáshoz | Közepesen költséghatékony | A munkaerőköltségek miatt a legdrágább |
Sebesség | Leggyorsabb | Közepesen gyors | Leglassabb |
Képességi szint szükséges | Minimális | Mérsékelt | Magas |
A forrasztás alacsony szerszámköltséggel jár . Csak forrasztópáka, forrasztóanyag és folyasztószer kell hozzá. De a nagy készségigény és a lassú manuális folyamat miatt a tömeggyártásban ez egy csatlakozásonként költséges. A krimpeléshez precíziós fogó vagy automata gép szükséges. A különböző terminálokhoz megfelelő szerszámokra van szükség, ami növeli az indulási költségeket. A gyors automatizált gyártási sebesség azonban csökkenti a csatlakozásonkénti költséget. Az IDC Termination a leggazdaságosabbnak bizonyult nagy mennyiségű futtatáshoz. Az áramvonalas eljárás eltávolítja a szigetelés lehúzását, forrasztását és egyedi krimpeléseit. Időt és pénzt takarít meg, mert több kézi lépést is kihagy. Nagy gyártósorok esetén az IDC Termination biztosítja a legalacsonyabb munkaköltséget csatlakozásonként.
Alkalmazási forgatókönyvek: Mikor kell használni az egyes módszereket
Erős vibrációjú és helyszíni javítások
Azokon a helyeken, ahol sok a rázkódás, minden csatlakozást tesztelnek. Olyan ízületre van szüksége, amely feszes marad, amikor a dolgok sokat mozognak. Ilyen körülmények között a krimpelés a legerősebb mechanikai kötés. A hidegen megmunkált fém belül megőrzi teljes formáját. Ez segít ellenállni az ismételt mozgás okozta sérüléseknek. A préselést a motorterületekhez, a gyári gépekhez és az autórendszerekhez érdemes választani. A forrasztott kötések idővel megrepednek. A keményforrasz nem bírja a feszültséget. Tehát a forrasztás rossz választás olyan berendezéseknél, amelyek rázkódnak vagy mozognak.
A terepen történő javításhoz egyszerű eszközökre és gyors eredményekre van szükség. Lehet, hogy nincs nehéz krimpelőszerszáma vagy forrasztópáka. Az IDC Termination praktikus megoldást kínál. Csak nyomja be a vezetéket a csatlakozónyílásba. Az érintkező lapátok önmagukban vágják át a szigetelést. Nem kell lecsupaszítani a vezetéket vagy hőt használni. Ez gyorsabbá és megbízhatóbbá teszi a helyszíni javításokat. A csatlakozó szorosan tartja a vezetéket. A legtöbb mozgó berendezés esetében megbízhat benne.
Mérsékelt rázás esetén választhat. A krimpelés továbbra is a legjobb a fontos kapcsolatokhoz. A csatlakozó jól keveri a sebességet és az erőt. A villaszerű érintkezők forrasztás nélkül fogják meg a vezetéket. Ez a kialakítás jól kezeli a vibrációt. Számos olyan munkához használhatja, ahol rendszeres mozgás van.
PCB összeszerelés és költségérzékeny projektek
A PCB összeszerelése forrasztást igényel. Az alkatrészek közvetlenül a táblára kerülnek. Pontos csatlakozásokra van szüksége a kis betétek és az alkatrészek vezetékei között. A forrasztás megadja ezt az irányítást. A krimpelés és az IDC csatlakozók nem működnek átmenőfuratú vagy felületre szerelhető alkatrészeknél. A PCB munkához forraszt kell használni. Ez a folyamat lehetővé teszi az alkatrészek egymáshoz közel helyezését. Ez fontos helyet takarít meg a táblán.
A költségekkel foglalkozó projekteknek más módszerre van szükségük. A munkaerőköltségeket alacsonyan szeretné tartani. Ezzel a módszerrel szükségtelenné válik a vezetékek csupaszítása és mindegyik préselése. Egy egyszerű présszerszámmal sok vezetéket csatlakoztathat egyszerre. Ez jelentősen csökkenti a gyártási időt. Nagy gyártási sorozatok esetén ez a módszer biztosítja a legalacsonyabb csatlakozási költséget. Pénzt takarít meg a szerszámokon és a munkaerőn.
A krimpelés jól működik közepes méretű projekteknél. A szerszámköltség kisebb tételeknél nehezebben indokolható. De gyártósoroknál a sebesség megéri. A forrasztáshoz szakképzett munkaerő kell. Ezáltal minden csatlakozás többe kerül. Gondolnia kell a teljes költségre. Számításában vegye figyelembe a szerszámokat, a munkát és az ellenőrzést. Mindegyik módszernek más költségmintája van. Válassza ki azt a módszert, amely megfelel a termelési mennyiségnek és a költségvetésnek.
Ítélet: A legjobb választás közös használatú esetekre
A legjobb általános amatőröknek és prototípus készítőknek
Otthon áramköröket épít, vagy új ötleteket tesztel egy padon. A projektjei gyakran változnak. A gyorsaságnál nagyobb szükséged van a rugalmasságra. A forrasztás megadja ezt a szabadságot. Egy alap forrasztópáka kevésbe kerül. Könnyen átdolgozhatja az ízületeket. Az alkatrészeket a teljes csatlakozók cseréje nélkül is cserélheti. Az egyszeri prototípusok esetében a forrasztásnak van értelme. Te irányítod a hőt. Látod a közös formát. Gyakorlattal gyorsan elsajátíthatod a készségeket.
A krimpelés a kábelkötegeket építő amatőrök számára is működik. Minőségi présszerszámra van szüksége. Az olcsó szerszámok a megfelelő csatlakozás kialakítása helyett összetörik a vezetéket. Egy jó racsnis krimpelő többe kerül, de megtérül. Minden alkalommal egyenletes eredményeket kap. Az IPC/WHMA-A-620 húzóerő-táblázata megmutatja, mit kell kibírnia egy jó krimpelésnek. A 22 AWG vezetéknél a krimpelésnek legalább 31,1 newtont kell tartania, mielőtt a vezeték kihúzódna. A 18 AWG esetében ez a szám 66,7 newtonra emelkedik. Egy egyszerű húzóskálával tesztelheti munkáját. Ez az ellenőrzési lépés bizalmat ébreszt a kapcsolataiban.
Az IDC Termination azoknak a hobbibarátoknak felel meg, akik sok azonos kábelt készítenek. A szalagkábel-projektek előnyösek a legtöbbet. A csatlakozót egy kis satuval vagy kézi préssel rányomod a vezetékre. Nincs vetkőzés. Nincs forrasztás. Nincs egyéni krimpelés. Másodpercek alatt befejezi a 10 vezetékes csatlakozást. A kompromisszum a javíthatóság. Ha egyszer megnyomja a csatlakozót, nem tudja könnyen eltávolítani és újra felhasználni. A lekötés előtt gondosan tervezze meg a kábelek hosszát.
A prototípus készítéséhez tartson a padon egy forrasztópákát és egy alapvető krimpelőt. Mindkettőt használni fogja. Forrasztó NYÁK-munkákhoz és kényes csatlakozásokhoz. Krimpelés olyan csatlakozókhoz, amelyek rezgéssel vagy ismételt kezeléssel szembesülnek. Ez a kombináció a legtöbb hobbi igényt kielégíti anélkül, hogy megtörné a költségvetését.
A legjobb ipari és professzionális környezetekhez
A gyártósorok gyorsaságot, következetességet és nyomon követhetőséget követelnek meg. Az Ön választása befolyásolja a hozamot és a garanciális költségeket. A forrasztás nagymértékben költségessé válik. A képzett operátorok többe kerülnek. Minden ízülethez idő kell. Az ellenőrzéshez gyakorlott szemre vagy röntgenberendezésre van szükség. Nagy volumenű vezetékeknél a forrasztás ritkán nyer.
A krimpelés uralja az autó- és repülőgépgyártást. A szabványok szigorúak. Az IPC-A-620 szerint a krimpelés keresztmetszeti kitöltési arányának 60% és 80% között kell lennie . Ez a roncsolásos teszt igazolja a vezető megfelelő összenyomását. Ellenőrzi, hogy nincsenek-e üregek, amelyek később korróziót okozhatnak. méri A krimpelés magasságát és szélességét mikrométerekkel . A szakítószilárdságot húzószilárdság ellenőrzi. Keresztmetszet-elemzést végez krimp-minőség-elemzőkkel. Ellenőrizni kell, hogy nincs-e magas vagy alacsony préselés, nem megfelelő a szigetelés alátámasztása és a szálak sérültek. Ezek az ellenőrzések biztosítják, hogy minden csatlakozás megfelel-e a szükséges húzóerőnek. Az alábbi táblázat mutatja a minimális húzóerőket a szokásos huzalmérőkhöz :
Vezetékmérő (AWG) | Minimális húzóerő (N) |
26 AWG | 13.3 |
22 AWG | 31.1 |
18 AWG | 66.7 |
14 AWG | 133.4 |
10 AWG | 222.4 |
Ezek az értékek az IPC/WHMA-A-620-ból származnak. Meghatározzák azt a minimális húzóerőt, amelyet a préselt kapocsnak el kell viselnie, mielőtt a vezeték kihúzódik. A minőségbiztosítási csapatnak rendszeresen tesztelnie kell a mintákat. Ez a folyamat időbe kerül, de megakadályozza a helyszíni hibákat.
Lapos szalagkábelek vagy különálló vezetékek tömeges lezárásához az IDC Termination kínálja a leggyorsabb ciklusidőt. Sok vezetéket nyom meg egyszerre. Az eljárás eltávolítja a csupaszítási és az egyes krimpelési lépéseket. A HRB&HRBCN Connector pontosan erre a célra épít Alkatrészeik jól bírják a vibrációt. Több huzalmérővel dolgoznak. Megfelelnek olyan nemzetközi tanúsítványoknak, mint az UL és a VDE. A napi több ezer csatlakozást igénylő gyártósorok esetében az IDC Termination biztosítja a legalacsonyabb kötésenkénti munkaerőköltséget. IDC csatlakozókat .
Egyetlen módszer sem nyer minden forgatókönyvet. Forrasztási öltönyök prototípusok és PCB munka. A krimpelés kiválóan teljesít a magas vibrációs környezetben, szigorú minőségi előírások mellett. Az IDC Termination páratlan sebességet biztosít a nagy mennyiségű kábel összeszereléséhez. Igazítsa a módszert a termelési mennyiségéhez, minőségi követelményeihez és környezetéhez. A gyors, megbízható tömeges lezáráshoz a HRB&HRBCN Connector IDC megoldásai kiváló választás.
A krimpelés rezgésállóságával és könnyű kezelhetőségével tűnik ki. A forrasztás tömör kötéseket hoz létre, de mechanikai igénybevétel hatására gyengül. A gyors, nagy volumenű gyártás a szigeteléselhelyezési módszerrel működik a legjobban. Egyetlen módszer sem működik minden helyzetben. A választás az Ön egyedi igényeitől függ. Vegye figyelembe projektje környezetét, képzettségi szintjét és termelési mennyiségét. Mindegyik módszernek vannak erősségei és gyengeségei. A gyors, megbízható csatlakozásokhoz a vezeték csupaszítása nélkül a HRB&HRBCN csatlakozó IDC-végződése erős megoldást kínál. Gondosan értékelje az egyes módszereket. Válassza ki azt, amelyik megfelel az alkalmazási követelményeknek. A megfelelő választás időt takarít meg és megelőzi a hibákat. Döntését tények és projektcéljai alapján hozza meg. A legjobb eredmény érdekében igazítsa a módszert igényeihez.
GYIK
Melyik csatlakozási mód működik a leggyorsabban a tömeggyártásban?
Az IDC Termination lehetővé teszi, hogy egyszerre több vezetéket csatlakoztasson csupaszítás nélkül. Egy egyszerű présszerszám több tucat csatlakozást végez másodpercek alatt. Ezzel a módszerrel a legtöbb munkaidő takarítható meg a nagy volumenű vonalakon.
Szükségem van speciális eszközökre az egyes módszerekhez?
Igen. A krimpeléshez minden huzalmérőhöz speciális szerszámra és szerszámra van szükség. A forrasztáshoz vasra, forrasztóanyagra és folyasztószerre van szükség. Az IDC Termination préseszközt használ. A szerszámköltségek nagymértékben változnak az egyes módszerek között.
Az IDC csatlakozók kezelik a sodrott vezetéket?
A modern IDC csatlakozók támogatják a sodrott vezetéket, de először ellenőriznie kell a kompatibilitást. A korai verziók csak tömör dróttal működtek. Használat előtt mindig ellenőrizze, hogy a vezeték típusa megfelel-e a csatlakozó specifikációinak.
Melyik módszer ellenáll a legjobban a vibrációnak?
A krimpelés hozza létre a legerősebb mechanikai kötést a vibrációhoz. A hidegen megmunkált fém megőrzi teljes szemcseszerkezetét. Az IDC Termination a mozgást is jól kezeli. A forrasztott kötések állandó rázkódás hatására megrepedhetnek.
Biztonságos a forrasztás kezdőknek?
A forrasztás gondos hőszabályozást és megfelelő szellőzést igényel. Kerülni kell a nehézfém gőzök belélegzését. Az IDC lezárása vagy krimpelése biztonságosabb választás lehet a kevesebb tapasztalattal rendelkező új felhasználók számára.
